Hub SaphIR

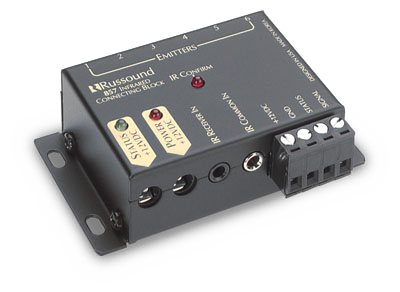

Z Russoundem 857 podłączenie wszystkich akcesoriów IR jest dziecinnie proste. Ten hub przekaźników IR przetwarza sygnały z poszczególnych odbiorników i przesyła je do urządzeń audiowizualnych.

857 zapewnia obsługę do 6 urządzeń przy użyciu pojedynczych emiterów 845.1 lub do 12 - z pomocą podwójnych 1584.1. Ma on do dyspozycji wygodne złącze śrubowe do podłączenia kilku odbiorników takich jak 858 lub 862, minijack dla 854 oraz wspólny sygnał IR z systemu multiroom.

Jako zasilacz stosuje się model Russound 846c lub inne zasilacze 1201A / 12 V. 857 ma wbudowany osobny obwód statusu dla produktów pokazujących taką opcję. Dioda LED miga przy odbiorze sygnałów IR.

Standardowe funkcje

Przyjmuje sygnał z odbiorników IR za pomocą minijacków, odsłoniętych kabli, a także sygnał wspólny z innych urządzeń
Wypuszcza sygnał dla 6 emiterów, który można rozdzielić do 12 urządzeń
Dioda LED informuje o zasilaniu, statusie i odbiorze sygnału
Łatwy montaż w pobliżu urządzeń audiowizualnych

Specyfikacja

Wymiary brutto	S x W x G 70 x 57 x 114 mm
Waga brutto	0.2 kg
Informacja zwrotna	Czerwona dioda LED - zasilanie Zielona dioda LED - status Niebieska dioda LED - potwierdzenie odbioru sygnału IR
Wspólne wejście IR	3.5 mm minijack końcówka = sygnał, środek = masa, obwód = zasilanie
Złącza emiterów IR	6 x 3.5 mm minijack końcówka = sygnał, obwód = Grodnu
Złącze odbiornika IR	Odłączany 4-biegunowy terminal śrubowy
Wejście odbiornika IR	3.5 mm minijack końcówka = sygnał, środek = masa, obwód = zasilanie
Max przekrój przewodu	2.4 mm
Zasilanie	12 V, 200 mA - 1 A (rekomendowany Russound 846c lub inny 1201 A)
Złącze zasilania statusu	12 V, 200 mA (rekomendowany Russound 846c)
