Hub ścienny SaphIR

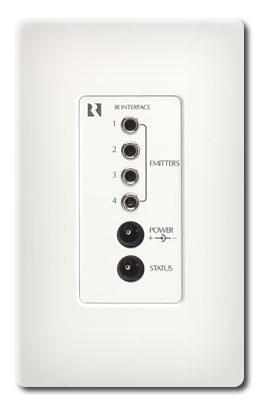

IRB-6 to ścienny hub, dzięki któremu można w łatwy i dyskretny sposób podłączyć wszystkie komponenty systemu sterowania IR. Odbiorniki podłączamy do płytki w tylnej części urządzenia, a nadajniki - do przedniej. Dodatkowe złącza z przodu umożliwiają podłączenie zasilania głównego oraz wskaźnika statusu.

IRB-6 może przyjąć sygnał z 12 odbiorników podczerwieni i pozwala na sterowanie 8 urządzeniami przy użyciu podwójnych nadajników 1584.1.

Standardowe funkcje

Pozwala na sterowanie 8 urządzeniami
Przyjmuje sygnał z 12 odbiorników IR
Złącza dla nadajników i zasilania
Łatwa i dyskretna instalacja
Ramka Decora dopasowana do pozostałych akcesoriów ściennych Russound

Specyfikacja

Wymiary zewn. (z ramką)	Szer. x Wys. x Gł. 7.4 x 11.9 x 0.9 cm
Waga brutto	0.2 kg
Złącza nadajników IR	4 x 3.5 mm mini-jack mono końcówka = sygnał, obwód = masa
Złącza odbiorników IR	Odłączany 4-biegunowy terminal śrubowy
Max rozmiar przewodu	2.4 mm
Zasilanie	12 V, 200 mA - 1 A (rekomendowany Russound 846c lub inny zasilacz 1201 A)
Złącze zasilania statusu	12 V, 200 mA (rekomendowany Russound 846c)

Do pobrania

IRB-6_Instrukcja_Obsługi
920.67 kB
Pobierz
